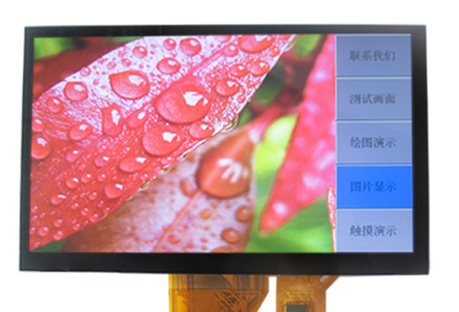

LVDS 顯示屏在工業領域的全解析

　　LVDS 顯示屏的特點

　　(一)工作原理與優勢

　　采用低電壓差分信號傳輸方式，能有效抵抗電磁干擾和噪聲干擾。

　　LVDS(Low Voltage Differential Signaling)顯示屏采用低電壓差分信號傳輸方式，在兩條平行的差分信號線上流經的電流以及電壓振幅相反。當噪聲信號同時耦合到兩條線上時，接收端只關心兩個信號的差值，從而使得噪聲被抵消。由于兩條信號線周圍的電磁場也相互抵消，所以 LVDS 顯示屏在傳輸數據時能夠有效抵抗電磁干擾和噪聲干擾，確保圖像顯示的穩定性和準確性。

　　支持高分辨率和高刷新率顯示，滿足工廠自動化和監控系統需求。

　　LVDS 接口支持高分辨率和高刷新率的顯示，能夠滿足工廠自動化和監控系統對清晰圖像顯示的需求。例如，在工業控制系統中，LVDS 顯示屏可以實時顯示生產過程中的各種參數和狀態，幫助操作人員及時掌握生產情況，提高生產效率和質量。在監控系統中，LVDS 顯示屏可以清晰地顯示監控畫面，為安全管理提供有力支持。

　　具有低功耗特性，符合節能環保要求。

　　LVDS 顯示屏采用 CMOS 工藝實現，靜態功耗低。其采用的恒流源模式和低擺幅輸出的工作方式，使得功耗幾乎不會隨著頻率改變，單路的功耗非常低。這種低功耗特性符合節能環保的要求，在工業應用中可以降低整個系統的能耗，減少能源浪費。

　　高可靠性和穩定性，適應惡劣工作環境。

　　LVDS 顯示屏具有高可靠性和穩定性，能夠適應惡劣的工作環境。在工業領域，工作環境往往存在著高溫、高濕度、強振動、強電磁干擾等不利因素。LVDS 顯示屏通過采用低電壓差分信號傳輸方式，有效抵抗了電磁干擾和噪聲干擾，同時其具有的低功耗特性也減少了發熱，提高了設備的穩定性。此外，LVDS 顯示屏的接口設計合理，連接可靠，能夠在惡劣的工作環境下長時間穩定運行。

　　(二)接口特點

　　通常采用 LVDS 接口標準，需要專門驅動芯片轉換差分信號。

　　LVDS 顯示屏通常采用 LVDS 接口標準，該接口是一種低電壓差分信號傳輸技術接口。它是美國 NS 公司為克服以 TTL 電平方式傳輸寬帶高碼率數據時功耗大、EMI 電磁干擾大等缺點而研制的。LVDS 輸出接口利用非常低的電壓擺幅(約 350mV)在兩條 PCB 走線或一對平衡電纜上通過差分進行數據的傳輸。由于 LVDS 信號采用差分傳輸，所以需要專門的驅動芯片將輸入的 TTL 信號編碼成 LVDS 信號，同時在接收端也需要有相應的解碼芯片將 LVDS 信號轉換為 TTL 信號，以供顯示屏使用。

　　(三)應用場景

　　廣泛應用于工業控制系統、廣告機、醫學設備等，在惡劣環境下適應性強。

　　LVDS 顯示屏廣泛應用于工業控制系統、廣告機、醫學設備等領域。在工業控制系統中，LVDS 顯示屏可以實時顯示生產過程中的各種參數和狀態，幫助操作人員及時掌握生產情況，提高生產效率和質量。在廣告機領域，LVDS 顯示屏可以展示高清晰度的廣告內容，吸引消費者的注意力。在醫學設備領域，LVDS 顯示屏可以清晰地顯示醫學圖像和數據，為醫生的診斷和治療提供有力支持。由于 LVDS 顯示屏具有高可靠性、穩定性和抗干擾能力強等特點，所以在惡劣環境下適應性強，能夠滿足各種工業應用的需求。
