從結構,性能與應用層級全面了解工控屏與液晶屏模組的區別

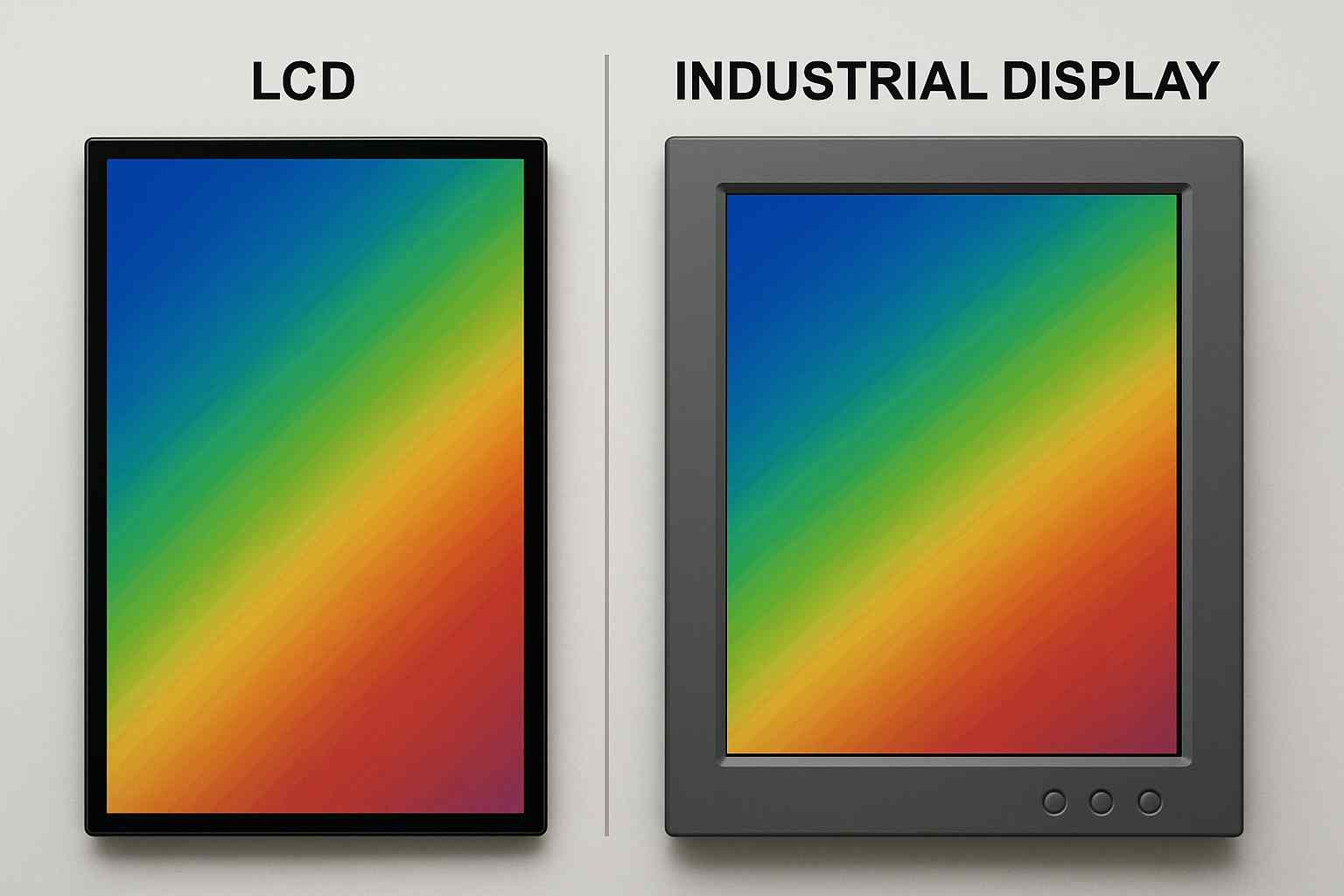

“工控屏”與“液晶屏”常被混為一談，但實際上兩者屬于不同層級的概念。在現代工業自動化與人機交互系統中，LCD液晶屏是一種顯示器件技術，而工控屏是專為工業自動化、人機界面（HMI）、醫療、交通和軍事等高可靠性應用設計的顯示器。是一類集成了顯示、驅動、控制與防護功能的工業終端組件。兩者在設計理念、材料、性能和成本上存在巨大差異。

簡單點來說：液晶屏是顯示單元，而工控屏是應用系統。液晶屏是“核心部件”，而工控屏是“完整設備”。

一、定義概念

項目	液晶屏（LCD）	工控屏（Industrial Control Display）
定義	一種利用液晶分子電光效應控制透光的顯示器件	采用工業級液晶屏并結合觸控、防護、控制等模塊的完整顯示終端
范疇層級	顯示元器件	顯示系統（含人機交互與控制功能）
主要組成	液晶面板+背光模組	液晶屏+驅動板+觸控玻璃+外殼+控制主板
應用方向	消費類、車載、監控、醫療、工業顯示等	工業自動化、設備控制、人機界面（HMI）
封裝形式	裸模組或顯示面板	整機結構或嵌入式一體化裝置

可以簡單理解為：液晶屏=視覺輸出單元；工控屏=工業環境中的智能顯示設備。

二、結構組成上的區別

1.液晶屏結構

液晶屏通常由以下層次組成：

偏光片（Polarizer）：控制光線偏振；

玻璃基板（GlassSubstrate）：固定液晶層；

液晶層（LCLayer）：實現光調制；

彩色濾光片（CFLayer）：形成RGB色彩；

背光模組（BacklightUnit）：提供光源；

驅動IC與FPC接口：負責信號掃描。

主要作用：將輸入的電信號轉化為可見光圖像。

2.工控屏結構

工控屏則在液晶模組的基礎上，集成多層防護與控制結構：

工業級液晶模組（IndustrialLCDModule）

控制驅動板（T-CON+主控MCU）

觸控面板（電阻/電容/紅外/光學）

工業鋁合金外殼/不銹鋼外框

防塵防水密封結構（IP65~IP67）

電源輸入模塊（寬壓9~36VDC）

信號接口（VGA、HDMI、RS232、LVDS、eDP、USB等）

工控屏是液晶顯示模塊的“系統級封裝體”，強調可靠性、環境適應性與控制擴展性。

三、技術參數差異

參數維度	液晶屏（LCD）	工控屏
顯示技術	TN / IPS / VA / TFT-LCD	以TFT-LCD（工業級IPS/VA）為主
分辨率	480×272 ~ 3840×2160	800×480 ~ 1920×1080（主流）
亮度	200~400 cd/m²	400~1500 cd/m²（高亮可定制）
對比度	800:01:00	1000~3000:1
可視角度	120°~160°	170°~178°（廣視角IPS）
響應速度	8~20ms	4~10ms（支持動態刷新）
工作溫度	0℃~50℃（商用）	-30℃~85℃（工業級）
防護等級	無	IP65~IP67
壽命	30,000~50,000小時	≥70,000小時（含背光）
供電方式	3.3V~12V	寬壓9~36V DC輸入
EMC抗干擾	弱	符合IEC 61000/GB 9254標準
防眩光/防反射	無或有限	AG/AR/Nano抗反射鍍膜
觸控功能	無	支持電阻、電容、光學多種觸控方式



工控屏是液晶顯示技術的強化與封裝結果，針對工業應用優化了溫度、防護與信號系統。

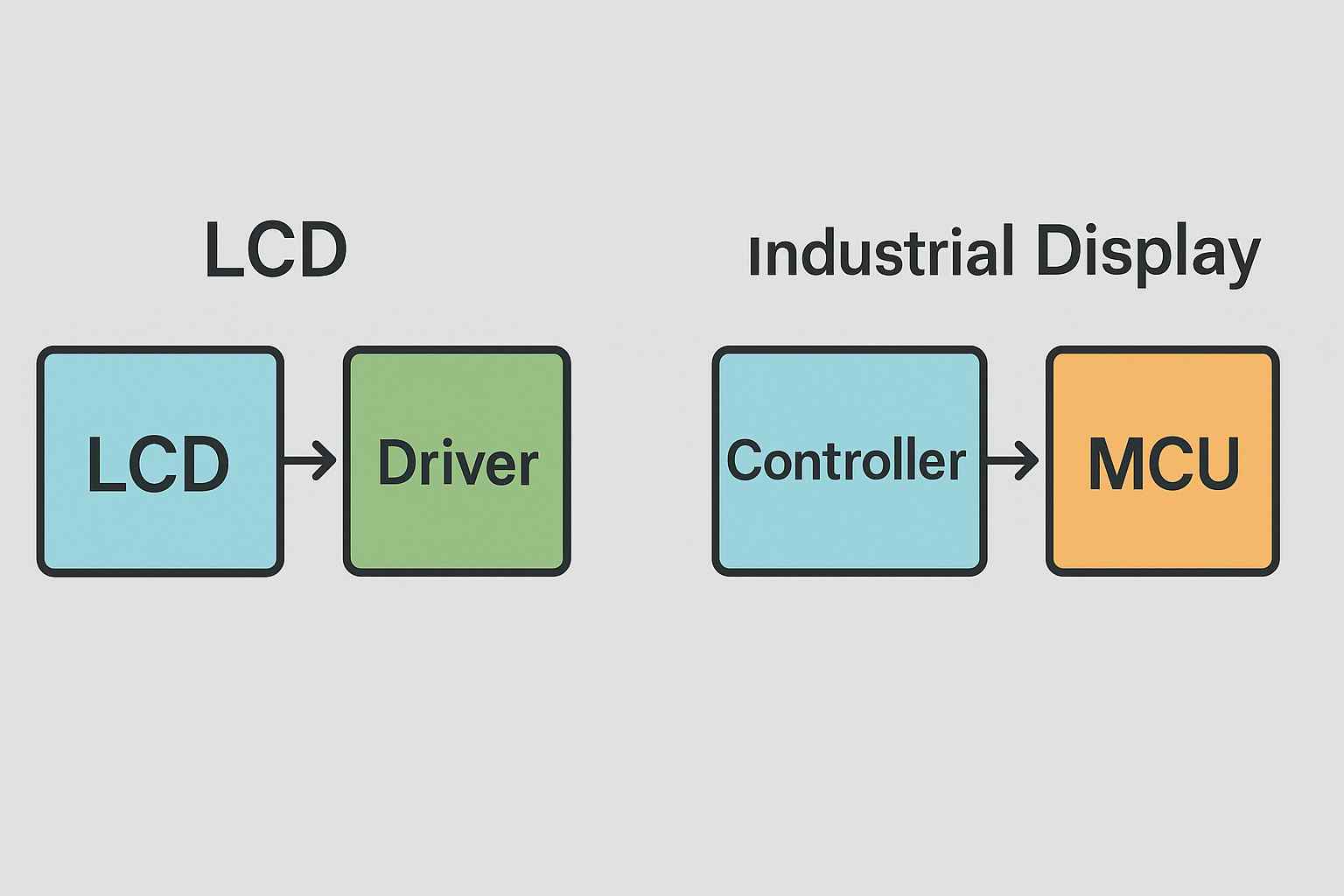

四、驅動與控制方式

1.液晶屏驅動

液晶屏通常由外部主控芯片通過LVDS/eDP/MIPI接口傳輸信號，經時序控制器（T-CON）驅動像素矩陣。

控制邏輯相對單一，適合嵌入式系統。

2.工控屏驅動

工控屏內置主板（MCU/ARM/x86），可直接運行系統并與外部設備通信。

驅動接口更豐富，常見有：

VGA/HDMI/DVI（視頻輸入）

RS232/RS485/CAN（工業通信）

USB（觸控接口）

LAN/Wi-Fi（智能聯網）

控制層級：操作系統（Linux/WinCE/Android）→工控主板→T-CON驅動→液晶面板

因此工控屏不僅顯示，還可承擔“數據采集與人機交互”的任務。

五、機械與環境適應性

1.防護設計

工控屏需適應高灰塵、高濕、高振動、高溫度環境。

其外殼采用密封結構，常達到：

IP65前面板防水防塵標準（IEC60529）

抗振動等級：IEC60068-2-6

抗沖擊等級：IK07或以上

2.散熱與結構

液晶屏：無散熱需求；

工控屏：采用被動散熱（鋁制外殼、散熱鰭片）或導熱板結構，確保長時間穩定運行。

3.電磁兼容

工控屏需通過IEC61000-4系列EMC抗干擾測試與GB/T9254-2021電磁輻射限制。

普通液晶屏僅滿足消費級標準，抗干擾能力較弱。

六、信號接口與兼容性

接口類型	液晶屏	工控屏
LVDS / eDP / MIPI	√（內部接口）	√（主控接口）
VGA / HDMI / DVI	×	√（外部顯示輸入）
RS232 / RS485 / CAN	×	√（數據通訊接口）
USB（觸控）	×	√
GPIO / I/O控制	×	√
SD / SIM / LAN	×	√（部分智能工控屏）

工控屏通過集成I/O接口實現“顯示+控制+通信”一體化，是智能設備控制系統的可視窗口。

七、工業標準與測試認證

標準類別	涉及標準	適用說明
顯示性能	IEC 61747-5-5、VESA FPDM2.0	亮度、對比度、色域一致性測試
防護等級	IEC 60529（IP65/IP67）	工控屏密封與防塵防水要求
機械可靠性	IEC 60068-2 系列	振動與沖擊測試
電磁兼容	IEC 61000-4、GB/T 9254	抗干擾與輻射標準
醫療安全	IEC 60601-1 / GB 9706.1	醫療設備安全要求（部分工控屏適用）
耐久壽命	GB/T 2423.24 濕熱循環	工業液晶老化試驗標準

這些標準確保工控屏可在極端環境中長期運行，且保持顯示與控制性能不變。

八、應用場景對比

應用領域	推薦產品類型	技術特點
工業自動化控制	工控屏（帶觸控）	寬溫、抗干擾、支持PLC通信
數控機床與設備操作臺	工控屏	前面板防水、防油污設計
醫療檢測終端	工控屏（IPS）	EMC兼容、防消毒腐蝕
自動售賣與廣告機	液晶屏 + 外部主控	高亮顯示、節能
嵌入式系統開發	液晶屏	模塊化接口，低成本
消費電子產品	液晶屏	成本優先、功耗低

可見，液晶屏適合“組件級應用”，而工控屏適合“系統級集成”。

九、典型工程實例

案例一：智能PLC控制終端

屏幕：10.4英寸IPS工控屏

分辨率：1024×768

功能：多點電容觸控、RS485與Modbus通信

運行環境：-25℃~70℃

結果：連續運行半年無亮度衰減，數據交互穩定。

案例二：工業檢測一體機

屏幕：17英寸VA工控屏

防護：IP66前面板

特性：金屬外殼被動散熱、支持HDMI+VGA雙接口

結果：運行1.5萬小時后亮度保持在初始值90%以上。

案例三：醫療手術推車顯示終端

屏幕：15.6英寸IPS全貼合防水屏

功能：支持防酒精擦拭、防霧、防菌涂層

結果：通過IEC60601-1醫療認證，EMC穩定性達ClassB級。

十、成本與維護差異

指標	液晶屏	工控屏
采購價格	100~400元（模組級）	800~3000元（整機級）
維護方式	模塊替換	整機維護或前面板更換
平均壽命	3~5年	≥7年
維護難度	高（需專業調試）	低（模塊化設計）
生產周期	快	稍長（結構加工）

因此在設備生產中，液晶屏常用于OEM嵌入開發，而工控屏用于系統集成與終端部署。

十一、發展趨勢

1.智能化一體化

工控屏正集成AI運算單元（ARM+NPU）；

實現“邊緣計算+可視化控制”。

2.高亮與低功耗并存

IPS高亮型面板（≥1500cd/m²）與DC調光技術結合，適應戶外。

3.全貼合防護與光學強化

OCA全貼合結構提升防水性與顯示對比度。

4.國產化與定制化趨勢

BOE、天馬、京東方等廠商提供國產工業級IPS屏方案；

可根據客戶需求定制接口、亮度與尺寸。

5.5G與IoT融合

工控屏將成為工業互聯網（IIoT）的人機接口核心節點。

液晶屏是“顯示器件”層級，強調光電性能；工控屏是“系統應用”層級，強調環境可靠性。

工控屏在液晶屏基礎上增加了防護、控制與通信功能，是工業自動化和醫療設備的關鍵界面。

在顯示性能方面，兩者差異不大，但在環境適應、結構防護和接口兼容上差距巨大。

若應用于消費電子或嵌入式原型開發，可選普通液晶屏；若用于工業生產線、戶外終端或醫療設備，必須選擇工控屏。

簡單點來說：液晶屏屬于“部件”，工控屏屬于“系統”；前者顯示數據，后者顯示生產力。

十三、本文參考資料

1.IEC61747-5-5

2.IEC60529

3.IEC61000-4系列

4.GB/T38238-2019

5.GB/T2423系列

6.VESAFPDM2.0

7.AUOIndustrialDisplayWhitePaper2023

8.BOEIndustrialDisplayTechnicalReport2024

9.TianmaIndustrialLCDApplicationGuide2023

10.維基百科-LiquidCrystalDisplay/IndustrialPanelPC
