在液晶模塊內部的液晶分子是怎么移動的？

     我們在前面的幾篇文章之中，我們基本已經介紹過了液晶面板主要是由液晶的分子層、濾光片及背光源等等這幾大部分所組成的。而液晶分子層主要作用則是通過液晶分子的偏轉性，讓光線通過或者是遮蔽住，那么液晶分子是如何通過這樣的原理來實現這個功能的呢？精顯液晶來帶您揭曉答案：

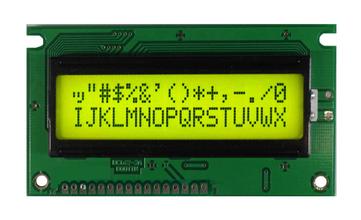

     液晶模塊：
     之前我們介紹過了液晶面板中的液晶分子層兩邊是有電極結構的，通過接通電源之后向其增加的電壓可以使液晶分子產生偏轉或者位移。而根據液晶分子的移動排列方向可以使光線通過或者遮擋，因此：液晶分子是可以受到電場作用的。

     之前我們也是有提到過液晶材料是一種有機化合物，液晶分子最主要的元素是碳（C），它的結構是細長的棒狀。如果我們對這種棒狀形的液晶分子施加上電壓，會產生出“電偶極矩”的現象，即：正負電壓之間隔著一定的距離可以形成一對對的特殊形態，這種效應則會對液晶分子的電場大小以及其方向產生一定的影響與改變。

     正是由于這種電偶極矩的現象，當人們在液晶分子層之中加入到電壓時，液晶分子的內部會產生出正負這兩種電極，然后會對外界的電場大小以及方向開始產生一定的影響，于是就改變了其液晶分子的行進方向。當電源停止加壓之后，液晶分子的正電荷再向負電荷的方向前進，負電荷再朝向正電荷端前進，這樣也就順利的改變了液晶分子的排列方向。

     如果您有更多液晶方面的疑問，請咨詢精顯液晶，我們將給您最專業的回答！
