淺談TFT電容屏

文章出處：原創人氣：發表時間：2017-07-04

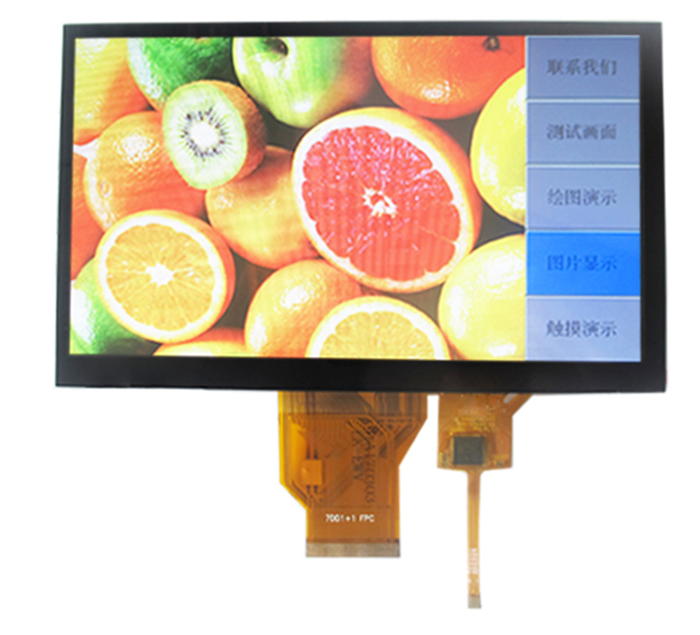

TFT電容屏它作為一種比較常見的商用液晶屏，在各行各業、各種類型的場景都能夠見到它的身影。

電容觸摸屏技術實際是利用了人體的電流感應來進行工作的。電容式觸摸屏是一塊四層的復合玻璃屏，在玻璃屏的內表面以及夾層都各涂有一層ITO，最外層是一薄層矽土的玻璃保護層，夾層是ITO涂層來作為工作面，四個角上分別引出四個電極，內層的ITO為屏蔽層以保證一個良好的工作環境。當人的手指觸摸在金屬層上時，由于人體的電場，用戶和觸摸屏的表面形成了一個耦合電容，對于高頻的電流來說，電容是直接的導體，于是手指就從接觸點吸走了一個很小很小的電流。這個電流分別是從觸摸屏四角上的電極中流出的，并且流經過這四個電極的電流與手指到四角的距離是成正比的，控制器再通過對這四個電流比例的一個精確計算，得出觸摸點的位置。

而現在Glass電容屏的產能瓶頸主要在于濺射（Sputtering）制程，在普通的TFT-LCD的CF（彩膜）制程中，濺射制程就只需要24秒即可，但是投射式的電容屏制作的Sputter則就需要65-70秒，即產能幾乎是掉了一半。

此外，濺射設備的購置也是比較耗時的，購貨周期至少也要半年。由于濺射制程的耗時導致了產能的擴張緩慢，各個廠商在原有的產能基礎上無法加大產出。以富士康對于OCA膜的需求預估，明年蘋果iPad訂單預計是4000萬臺；觸摸屏廠的產能遠遠不足。
