呼吸機場景的LCD液晶顯示屏規格參數方案

呼吸機（Ventilator）是維持或輔助患者呼吸的關鍵醫療設備。它的顯示屏是醫護人員獲取氣流壓力、潮氣量、吸呼比、氧濃度、報警信息的重要窗口。與一般消費級液晶屏不同，呼吸機使用的液晶屏屬于醫療級顯示組件，在亮度穩定性、灰階精度、電磁兼容、防護等級和壽命等方面都有嚴格要求。

可以說：呼吸機的顯示屏不僅是“顯示信息”，更承擔了實時監控與安全警示功能，其任何誤差、延遲或失真都可能造成嚴重后果。

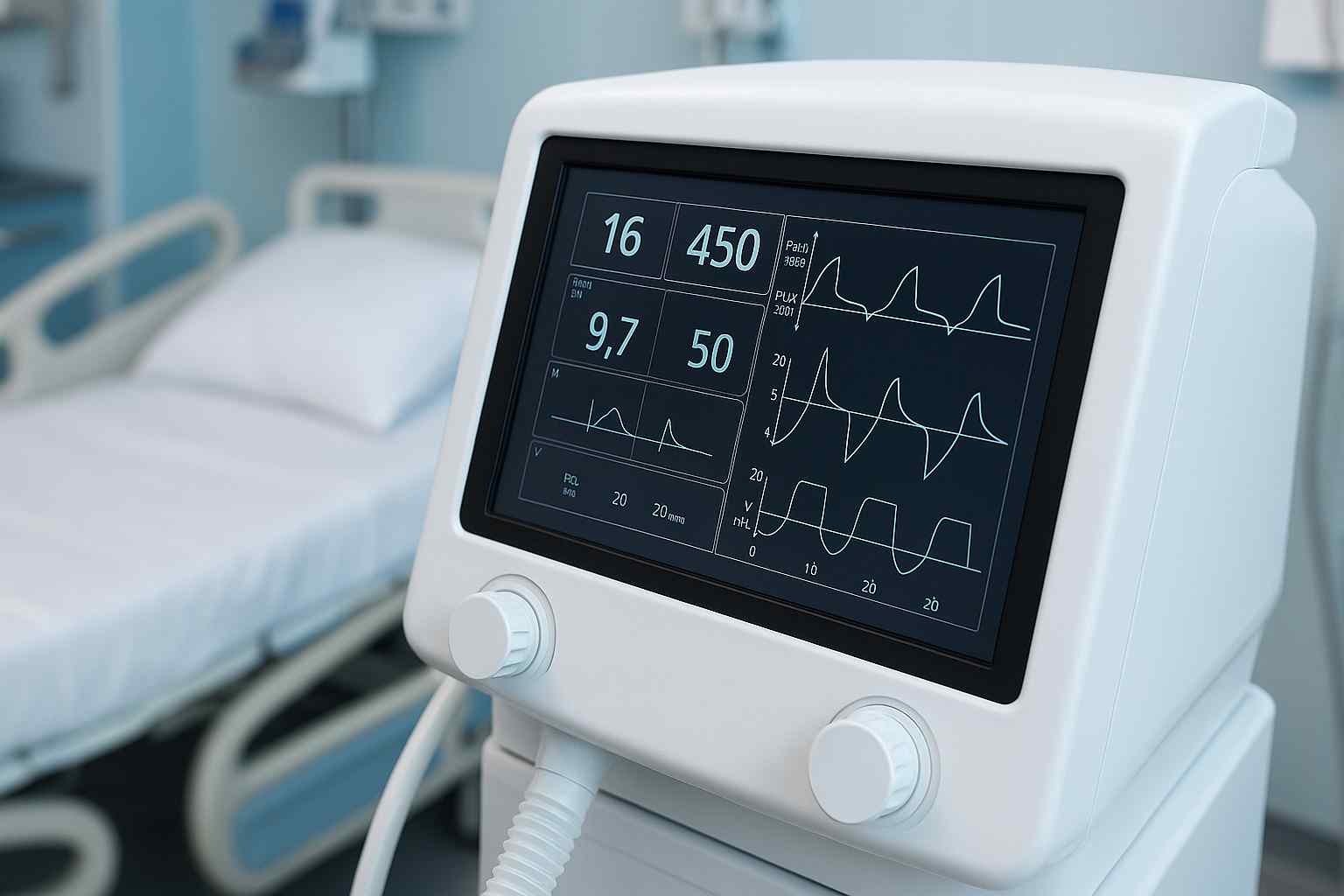

液晶顯示屏在呼吸機中的主要作用

顯示參數與波形

呼吸壓力（Pressure）

氣流量（Flow）

潮氣量（Tidal Volume）

氧濃度（FiO?）

呼吸頻率、吸呼比、觸發狀態

報警提示與警示燈替代

壓力過高/低

管路脫落

電源異常等

觸控交互界面

模式切換（CPAP、SIMV、PSV 等）

參數調節（流量、PEEP、觸發靈敏度）

系統設置與校準操作

因此，呼吸機液晶屏必須滿足以下綜合指標：

高亮、高對比、抗干擾、抗菌、防霧、寬溫、長壽命。

呼吸機液晶屏常見類型

類型	技術路線	特點
STN-LCD 段碼屏	單色反射式	用于老式簡易呼吸機，信息少、成本低
TFT-LCD 彩色屏	有源矩陣顯示	主流方案，支持多波形、多信息界面
IPS-LCD 寬視角屏	高對比度廣視角	高端機型，醫療影像級可讀性
OLED 顯示屏	自發光	響應快、對比高，但老化快、不宜長亮
觸控集成LCD	TFT + 電容觸摸	一體化交互面板，防水、防菌設計

呼吸機專用液晶屏核心規格參數

下表是醫療呼吸機顯示屏的一般選型范圍（以7~12.1英寸為主）：

參數類別	推薦規格范圍	技術說明
尺寸（Diagonal）	4.3" ~ 12.1"	桌面/便攜式不同機型選用
分辨率（Resolution）	≥800×480（WVGA）	波形與多菜單清晰顯示
亮度（Brightness）	400~800 cd/m²	保證高光環境下可讀
對比度（Contrast Ratio）	≥800:1	波形細節區分度高
可視角（Viewing Angle）	≥80°/80°/80°/80°（全視角IPS）	多角度觀察不偏色
灰階深度（Gray Scale）	≥8 bit（256級）	平滑顯示生理信號波形
響應時間（Response Time）	≤10 ms	波形動態變化無拖影
背光壽命（LED Life）	≥50,000小時	7×24小時使用
亮度均勻性	≥80%	避免區域偏暗
表面亮度穩定性漂移	≤3%/年	醫療長期標定要求
色溫一致性	6500K ±10%	醫用白背景標準色溫
接口類型	LVDS / eDP / MIPI	與主控系統匹配
電壓輸入	3.3V / 5V / 12V	取決于模組結構
觸控類型	電容觸控 / 電阻觸控	支持手套及酒精擦拭
防護等級	IP54 及以上	防液體滲入與塵埃
表面硬度	≥7H	防刮防酒精腐蝕
抗菌鍍膜	可選	防交叉感染要求
工作溫度	-20°C ~ +70°C	寬溫環境運行
存儲溫度	-30°C ~ +85°C	運輸適應性
濕度范圍	10%~90% RH（無凝露）	防霧結露設計
電磁兼容性（EMC）	IEC 60601-1-2 滿足	抗干擾能力強
機械振動測試	IEC 60068-2-6 合格	防跌落、防震動
防霧/防反射處理	AR + AG 復合鍍膜	防止手術燈反光干擾

光學與電氣設計要點

高亮穩定背光系統

LED背光采用恒流驅動，亮度漂移<3%；

加入PWM與模擬雙調光機制；

自動亮度傳感器（ALS）可根據環境光自調；

鋁基背光板 + 導熱硅膠片實現散熱。

防眩光與抗菌面板

表面采用：AG（Anti-Glare）微霧面結構；

同時增加：AR（Anti-Reflective）鍍膜 提高透光率；

部分醫療型號使用：抗菌鍍膜玻璃（銀離子/氧化銅層）。

EMC 與抗干擾設計

LVDS接口差分傳輸、屏蔽層接地；

電源端加LC濾波與共模電感；

外殼內襯導電泡棉屏蔽電磁輻射；

滿足：IEC 60601-1-2（醫療EMC標準）。

安全性與絕緣隔離

控制電路與病人接觸部分隔離（符合2MOPP要求）；

信號地與電源地分區處理；

LCD模組絕緣電阻≥100MΩ。

接口與通信標準

接口類型	特點	適用場景
LVDS	抗干擾強，穩定可靠	工業/醫療主控廣泛采用
eDP	高速低功耗	新型ARM主板
MIPI DSI	高分辨率、高帶寬	智能便攜呼吸機
RS232/USB/I²C（觸控接口）	操作輸入	觸控屏控制/固件更新

醫療設備推薦使用 LVDS 或 eDP 接口方案，因其抗干擾能力強，滿足 IEC 醫療安規。

觸控屏技術要求

呼吸機多為醫護人員戴手套操作，因此觸控模塊需滿足：

手套識別算法（Glove Touch）；

濕手操作識別（Water Rejection）；

抗干擾等級 ≥10V/m（IEC 60601-1-2）；

支持≥10點多觸（便于界面縮放）；

表面消毒耐受（酒精、碘伏、氯己定）。

常用觸控方案：

EETI / ILITEK / Goodix 醫療級電容觸控IC；

觸控玻璃厚度 1.1~2.0mm，覆蓋AG+AF防指紋層。

環境與可靠性測試項目

呼吸機用液晶屏需通過嚴格的出廠測試：

測試項目	參考標準	要求
高低溫循環	IEC 60068-2-14	-20°C~70°C，10循環無異常
振動測試	IEC 60068-2-6	10–55Hz, 1.5mm 振幅
跌落沖擊	IEC 60068-2-27	15G 加速度
濕熱老化	IEC 60068-2-30	60°C / 90%RH 72小時
背光壽命測試	內部標準	≥50,000小時（L70）
靜電放電（ESD）	IEC 61000-4-2	±8kV 接觸，±15kV 空氣
電磁輻射	IEC 61000-4-3	≤3V/m 干擾下穩定顯示
防霧測試	ASTM D4300	連續運行下無凝露
防酒精腐蝕	內部標準	擦拭1000次無膜層損傷

常見呼吸機液晶屏配置舉例

廠商	型號	尺寸	分辨率	亮度	特點
AUO（友達）	G104SN02 V2	10.4"	800×600	600 cd/m²	醫療級IPS寬溫屏
Tianma（天馬）	TM070RDH13	7.0"	1024×600	700 cd/m²	高亮低功耗，LVDS接口
Innolux（奇美）	AT104SN11	10.4"	1024×768	800 cd/m²	防眩全貼合，醫用標準
Leehon（立煌科技）	LM101IPS-MED	10.1"	1280×800	1000 cd/m²	醫療定制，抗菌+全貼合

Leehon 供應醫療級系列采用全貼合OCA、防菌玻璃與恒流背光驅動，已在多款呼吸機與麻醉監護儀中量產應用。

亮度與對比度控制建議

環境類型	建議亮度	對比度	說明
ICU室 / 手術室	400–600 cd/m²	≥800:1	防眩光、白平衡校正
急救車 / 移動呼吸機	700–1000 cd/m²	≥1000:1	陽光下可視
普通病房 / 居家護理機	300–450 cd/m²	≥600:1	節能耐久
夜間監護模式	20–100 cd/m²（可調）	自動調光	降低視覺疲勞

認證與法規

呼吸機液晶屏應符合以下國際醫療法規：

標準編號	名稱	內容
IEC 60601-1	醫療電氣設備通用安全標準	安全與電氣隔離
IEC 60601-1-2	電磁兼容要求	EMC抗干擾
ISO 13485	醫療器械質量體系	生產控制
RoHS / REACH	有害物質限制	環保要求
ISO 14971	醫療風險管理標準	設計風險評估
IEC 62304	醫療設備軟件生命周期標準	觸控驅動與顯示控制軟件安全
FDA 510(k)	美國食品藥監局注冊要求	出口美國醫療器械認證

十二、選型與配套建議

尺寸與分辨率匹配系統UI→ UI界面設計應基于分辨率等比縮放，避免字跡模糊；

接口選擇與主控板匹配→ 若主控為x86平臺，推薦LVDS；若為ARM平臺，可選eDP/MIPI；

高亮與低功耗平衡→ 亮度>700 cd/m²時需增強散熱與背光恒流驅動；

貼合方式→ 醫療設備建議使用OCA全貼合工藝，提高光學性能、防霧與抗震性；

表面安全設計→ 建議采用防爆鋼化玻璃 + 抗菌鍍膜 + 圓角CNC工藝。

呼吸機的液晶顯示屏，是醫療設備中與醫生、護士交互的核心安全部件。一塊合格的醫療液晶屏，不僅要“亮”，還要：穩、準、抗、凈、久。即：

亮度穩定、對比高；

灰階精準、波形無失真；

抗干擾強、通過EMC認證；

防菌防霧、可反復消毒；

壽命長、支持24小時運行。



選擇具備醫療顯示經驗的廠商（如 AUO、Tianma、Leehon）并嚴格按照 IEC / ISO 醫療標準進行測試與驗證，才能確保設備在重癥監護與生命支持環境下持續安全運行。
