如何分辨/識別TFT工業液晶屏？什么是TFT LCD屏

文章出處：TFT液晶屏官網 人氣：發表時間：2025-09-11

TFT-LCD（薄膜晶體管液晶顯示器）作為目前主流的顯示技術，在很多設備上都有應用，從智能手機到電視機，從車載屏幕到工控顯示屏。TFT 全稱為 Thin Film Transistor（薄膜晶體管）。TFT-LCD就是主動矩陣液晶屏 (Active Matrix LCD)，每個像素后面有一個薄膜晶體管，用來單獨控制每個像素的開／關或液晶狀態，從而提高顯示速度、降低串?dāng)_。常見液晶屏面板類型包括 TN、IPS、VA、FFS、LTPS 等，不同類型在可視角、響應時間、色彩還原、成本等方面有差異。

1. 觀察可視角度

可視角度是衡量TFT液晶屏好壞最直觀的指標之一。由于TFT液晶分子偏轉特性，從不同角度觀看屏幕，亮度和色彩可能會發生變化。

廣視角屏（IPS、MVA、PVA等）：無論從哪個角度觀看，畫面色彩和亮度變化都非常小，幾乎能保持一致。您可以從上下左右四個方向大角度（如大于120度）觀察屏幕，如果色彩沒有明顯失真或發白，則通常是廣視角屏。這類屏幕適合對色彩要求高、多人觀看的場景，例如家用電視、高端顯示器和智能手機。

窄視角屏（TN屏）：從正前方觀看時效果尚可，但從側面或上下大角度觀看時，畫面會變得發白、發黃或出現“負片”效果，色彩失真嚴重。這類屏幕成本較低，常見于一些對可視角度要求不高的產品，如部分早期的筆記本電腦和廉價的顯示器。

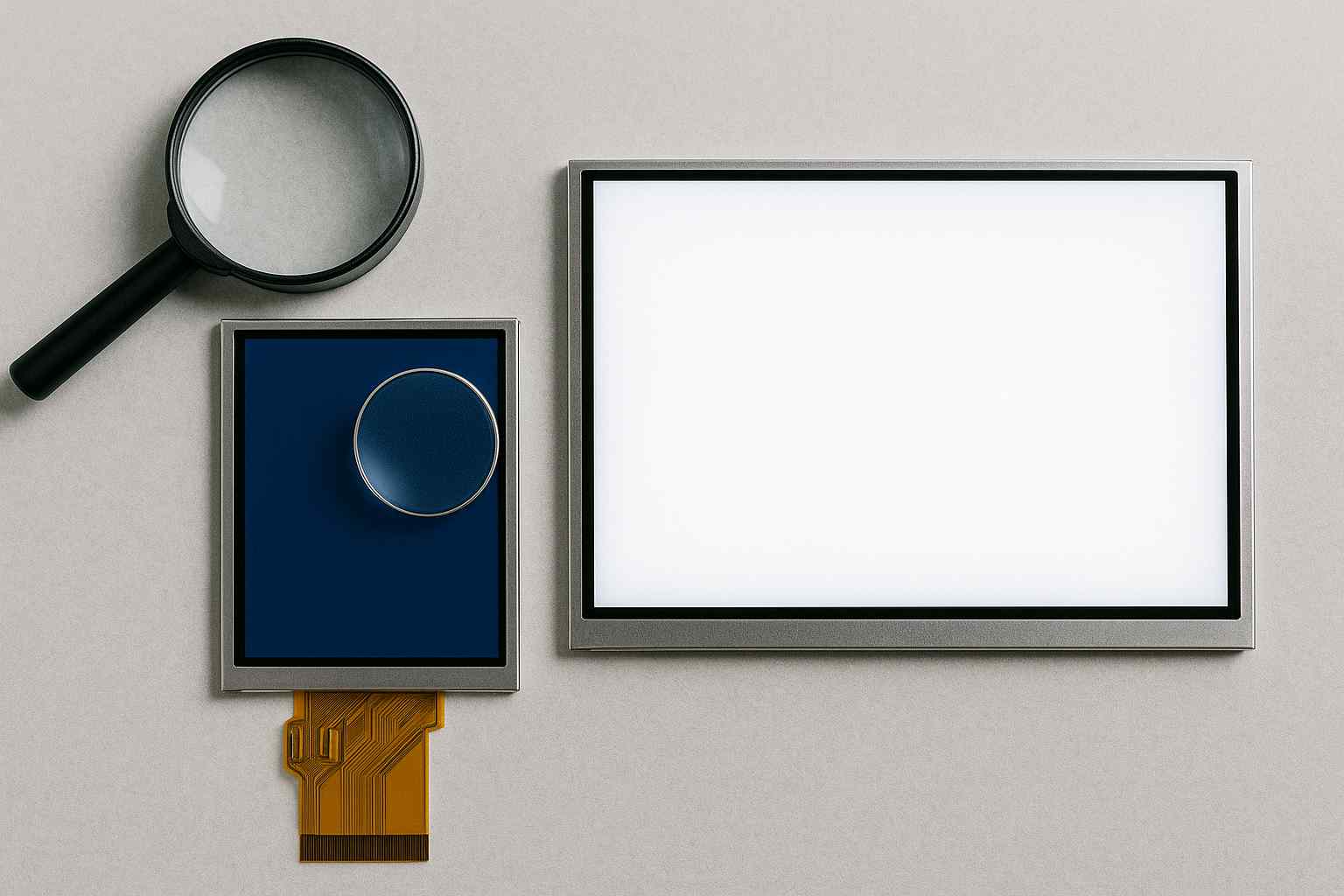

什么是TFT液晶屏

2. 測試響應速度

響應速度是指像素點從一種顏色變?yōu)榱硪环N顏色所需的時間。響應速度慢會導致動態畫面出現拖影（模糊的尾巴）。

測試方法：

播放高速動態視頻：播放一段快速移動的視頻（如球賽或賽車）。如果畫面中的物體邊緣有明顯的模糊或拖影，說明響應速度較慢。

快速拖動窗口：在電腦或手機上快速拖動一個窗口（如瀏覽器），如果窗口邊緣有殘影，也說明響應速度較慢。

應用場景：響應速度快的屏幕（通常低于5ms）適合玩游戲和看高清電影，能夠提供更流暢的視覺體驗。

3. 檢查分辨率與像素密度

分辨率是屏幕的物理像素點數量，直接決定了畫面的精細程度。在相同尺寸下，分辨率越高，畫面越清晰。

近距離觀察法：將眼睛貼近屏幕，仔細觀察文字或圖像的邊緣。

低分辨率屏幕：像素點較大，文字和圖像邊緣會有明顯的鋸齒感，顆粒感強。

高分辨率屏幕：像素點非常小，肉眼幾乎無法分辨單個像素，畫面非常細膩，文字邊緣平滑。

像素密度（PPI）：這是一個更專業的指標，指每英寸屏幕所包含的像素?cái)?shù)。PPI越高，畫面越細膩。例如，手機屏幕的PPI通常遠高于電視屏幕。

4. 評估色彩飽和度與對比度

色彩飽和度決定了畫面的鮮艷程度，而對比度則決定了畫面中最亮和最暗部分的差異。

色彩飽和度：觀察屏幕上的紅色、綠色、藍色等純色。如果顏色看起來飽滿、鮮艷，不顯得暗淡或發灰，則說明色彩飽和度較高。

對比度：播放一段明暗對比強烈的畫面（如夜景或星空）。如果黑色部分深邃，不發灰，白色部分明亮，且暗部細節依然清晰可見，說明對比度高。

5. 辨別背光均勻性

TFT液晶屏自身不發光，需要依賴背光模組。背光均勻性差會導致屏幕出現“陰陽臉”，即某些區域比其他區域更亮或更暗。

測試方法：在全黑的房間里，將屏幕調至純黑或純白畫面。

純黑畫面：如果屏幕邊緣或角落有明顯的光斑或漏光現象，說明背光均勻性較差。

純白畫面：如果屏幕某些區域明顯發黃或發暗，說明背光不均勻。

分辨 TFT 屏的步驟與方法

下面是實操中常用、比較可靠的識別 TFT 液晶屏的方法：

方法類別	具體步驟 / 檢查事項	理由 /作用
1. 外觀標識 /標簽檢查	查看屏幕背板/邊緣是否有印刷型號／品牌／生產批號等。看標簽是否清晰、有激光蝕刻、帶廠商防偽標志；是否有二次貼標或者模糊、擦痕等跡象。看固定孔位和外殼結構是否標準、整潔。	真正原廠屏常有完整標識、結構精致；翻新或贗品常在印刷標簽或邊框處偷工減料。這樣的檢查是最直接也最可靠的一步。參考杭州立煌就提到了這一點：檢查外觀、標簽印刷、孔位等。
2. 參數測量 /規格比對	測量屏幕對角尺寸 /活躍顯示區域。用尺測分辨率：例如看顯示多少像素行列，通過顯示內容或驅動板上標識。亮度（cd/m²）、對比度等是否與該型號公開資料或樣本一致。可視角：正面看好；向四個方向傾斜看是否變暗／失色。響應時間是否合適（例如快速切換顏色是否有殘影）。	多數屏幕公開資料中這些是關鍵規格；測不到或不符合的話可能是假冒或標識不實。
3. 接口與電氣特性檢查	看接口類型：是 LVDS、RGB parallel、TTL、SPI、I²C、MIPI 等。引腳數目與排列方式：比如 20-pin LVDS、30-pin、40-pin 等。驅動電壓、背光電壓是否匹配使用情況。檢查是否有背光 /冷陰極燈（CCFL）／LED 背光類型標識。	不同屏幕型號電氣接口不同，驅動板若不匹配會無法點亮或損壞。接口類型也能幫助識別型號類型或面板類型。
4. 面板類型 &視角	看標識或資料是否為 IPS、VA、TN、FFS 等。試用屏幕從不同角度觀察：IPS 等全視角屏從側面看仍然比較清晰／無明顯失真；TN 常常垂直或水平視角差異大。看色彩還原與灰階表現。	面板類型決定可視角和色彩穩定性，是醫療／工控／顯示器等場合很重要的特性。
5. 工作溫度與環境適應性	查看規格書／標簽上是否標寬溫（如 −20°C、−30°C）或有溫度范圍標示。背光壽命、抗震／耐振動、耐濕／耐塵等環境特性是否有說明。若可能，在極端溫度／濕度／光照條件下試用看可靠性。	工控／醫療場景常有溫差、濕度或震動；不合適的屏幕易失效或顯示質量差。
6. 驅動芯片 /控制器資料查找	根據背板或 PCB 上的標號查找驅動 IC 型號（例如常見的 HX、ST、ILI、SSD 等系列）。查公開資料或開源庫，看是否能找到匹配驅動。驅動板是否支持該屏幕的規格（如刷新率、顏色深度、時序等）。	驅動不匹配往往是屏幕不能正常使用的一大原因。識別驅動 IC 可協助找到正確驅動板或替換件。
7. 軟件 /系統識別	若屏幕已集成在設備中，可用軟件或固件讀取顯示器 ID（部分屏幕有 EDID 或內部 EEPROM 存儲型號信息）。用測量工具、示波器觀察信號線，看時序／點亮方式等是否正常。用標準圖像測試（如灰階、色塊）檢查屏幕的一致性和失真情況。	軟件／系統層面能看到很多內部信息，是與外觀＋物理測量結合驗證的重要方式。

常見問題與誤區

標簽可能被覆蓋或假冒：有些翻新屏或仿制件會貼上類似原廠型號標簽，但內部面板／驅動電路與型號不符。外觀看似正確，但使用時發現亮度、響應、接口不匹配等問題。

工作溫度標識不清：很多屏幕在普通環境下沒問題，但溫度一低或一高就出現暗屏、失色、滯后等問題。有些屏幕標稱“工業級”，實際支持的溫度范圍有限。

視角與色彩偏差：尤其是 TN 面板或窄視角屏幕，從側面或仰角看會有明顯偏色或暗淡，一些用戶誤以為是屏幕壞了。

驅動兼容性問題：即使型號看起來一致，不同批次或不同廠家的驅動 IC 時序可能略有差異。直接替換屏幕時，驅動板必須支持對應的時序和接口格式。

文章內容參考資料

以下是本文內容參考行業資料 /標準 /網站，可以幫助你更深入理解/驗證 TFT 屏的各種特性：

維基百科TFT LCD — 關于 TFT LCD 的基本構造與面板類型。

杭州立煌科技 “TFT 工業液晶屏型號和品牌識別方法” — 提供物理檢查、軟件識別、綜合判斷等實用方法。
