TFT工業液晶模組定制,液晶模組開模流程,非標準液晶模組定制

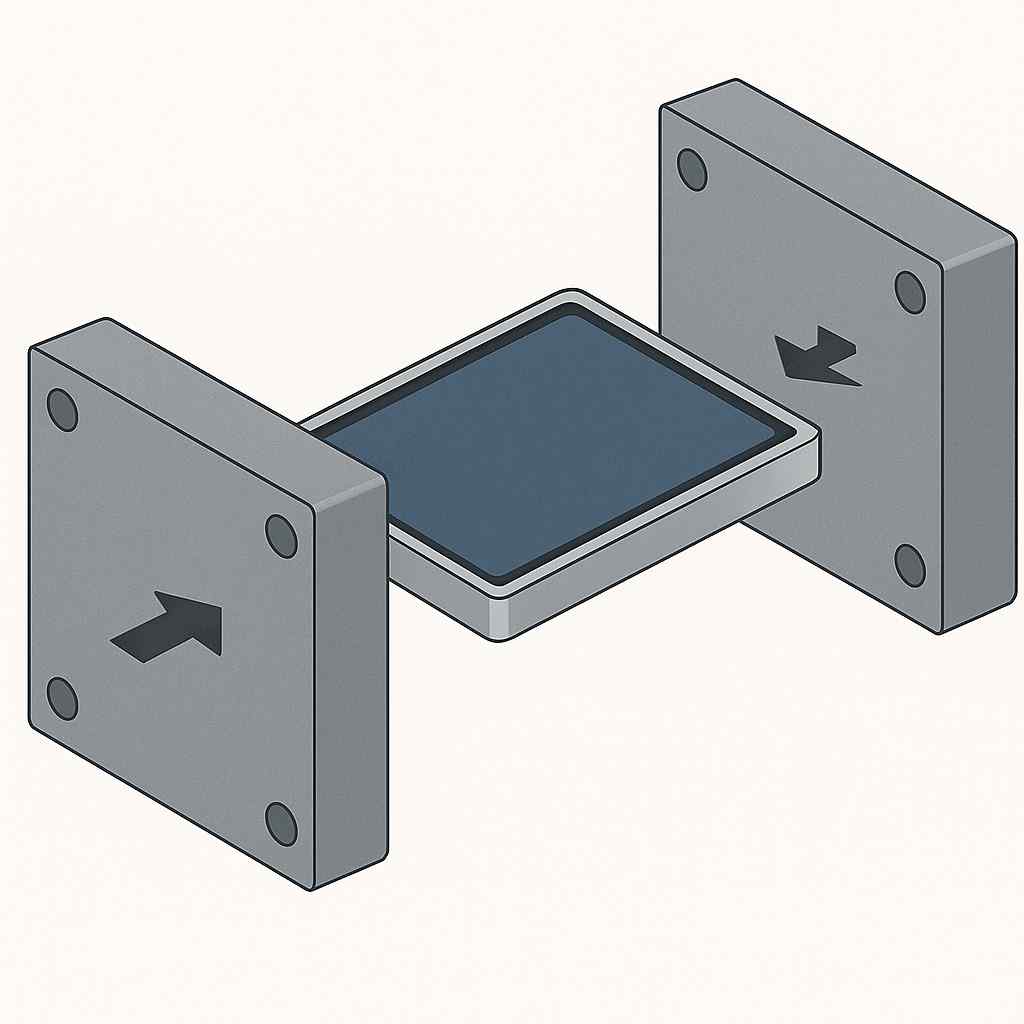

TFT液晶屏的“開模”通常指的是定制液晶屏的玻璃尺寸、結構、FPC軟排線或背光模組,以滿足特定產品的設計需求。這與直接生產消費級屏幕有所不同,它是一個高度專業化的過程,需要與液晶屏制造商或其專業代理商緊密合作。
一、為什么要為TFT液晶屏開模?
你可能會問,為什么不直接使用市面上的標準屏幕?主要原因在于:
特殊尺寸需求:你的產品設計可能需要一個非標準的長寬比或異形屏幕,例如圓形、L形或帶缺口的屏幕。
結構集成:為了讓液晶屏與你的產品外殼完美貼合,可能需要定制蓋板玻璃、增加光學邦定(Optical Bonding)或改變屏幕的厚度。
接口與排線:標準屏幕的FPC軟排線長度、形狀或接口類型可能不適合你的主板設計,需要重新設計排線以方便安裝。
性能優化:為了在特殊環境下工作,可能需要定制高亮度背光、寬溫性能或高抗干擾能力的屏幕。
二、TFT液晶屏開模流程解析
一、前期準備
1.需求確認
尺寸(對角線大小:2.4寸、7寸、10.4寸等)
分辨率(如 800×480、1024×600、1920×1080)
亮度(室內 250~350 cd/m²,戶外 ≥800 cd/m²)
接口類型(RGB、LVDS、MIPI、eDP 等)
顯示模式(IPS 全視角、TN 常白/常黑)
工作溫度(常規 0~50℃,工業級 -20~70℃,寬溫 -30~85℃)
是否帶觸摸(電容屏/電阻屏)
2.結構要求
外形尺寸、厚度、公差要求
FPC 出線方向和長度
是否需要絲印 Logo 或定制邊框
3.應用場景確認
工業設備、車載、醫療、軍工、消費電子
不同應用決定模組的壽命、抗震性、防護等級
三、設計與開模
1.工程設計:根據客戶的尺寸圖紙,LCD 廠商工程師設計 模組結構圖 + 電路方案出 3D 模型與總成圖紙 給客戶確認
2.開模階段:需要制作 模組金屬框/塑料外殼/導光板 等開模件、若需要特殊外觀(如帶玻璃蓋板、窄邊框),會增加模具費用
3.初樣制作(工程樣):按照設計方案生產少量樣品,交付客戶測試
4.重點驗證:分辨率、接口兼容性、亮度、視角、溫度適應性
四、測試與驗證
1.功能測試:確認與主板的接口匹配、顯示效果正常
2.可靠性測試:包括高低溫循環、濕熱測試、震動測試
3.EMC 測試:電磁兼容與抗干擾能力
4.客戶確認:客戶認可樣品效果后簽署工程確認書
五、量產與供貨
1.小批量試產:幾十到幾百片,測試生產工藝穩定性
2.正式量產:客戶下達訂單后,按照開模設計進行大批量生產
3.交付與售后:全新原廠原包出貨,并提供技術支持
六、為什么選擇專業的代理商?
對于大多數企業來說,直接與TFT液晶屏原廠進行開模合作的門檻很高,通常需要巨大的訂單量。因此,選擇專業的代理商是更明智的選擇。
技術咨詢:專業的代理商擁有豐富的行業經驗,能為你提供從方案設計到技術實現的全面咨詢,避免走彎路。
資源整合:代理商可以整合多家原廠的資源,幫助你找到最適合的開模方案。
降低門檻:代理商可以接受小批量的開模訂單,降低你的研發成本和風險。
全程服務:從產品定義、方案設計、樣品打樣到批量生產,代理商都能提供全程跟蹤服務,確保項目順利進行。
七、開模注意事項
成本因素:開模成本主要在 模具制作費 + 工程開發費 + 小批量打樣,一般需要客戶承擔,批量越大,分攤越低。
周期:從設計到小批量打樣,一般需要 6~12 周,根據復雜程度不同而定。
兼容性:盡量選擇在已有標準模組基礎上微調,能降低開模成本和風險。
液晶面板開模常見問題
Q1:為什么要開模?不能直接用現有的屏嗎?
A1:若標準品能滿足需求,當然優先選用。但若客戶設備空間特殊,或需要高亮/寬溫/特殊接口,就必須開模定制。
Q2:開模費用大概多少?
A2:根據復雜度不同,通常在 幾萬到幾十萬人民幣。如果只是絲印 Logo、修改 FPC 長度,成本會低很多。
Q3:開模周期多久?
A3:一般 2~3 個月。其中設計評審 2~3 周,打樣 3~4 周,測試驗證 3~4 周。
Q4:開模后的液晶屏壽命和品質會有影響嗎?
A4:不會。只要按照工業標準設計和驗證,開模屏的壽命與標準品相同。
Q5:是不是開模就只能我自己用?
A5:是的。定制開模液晶屏一般只供給該客戶項目使用,原廠不會隨意對外銷售,避免競爭風險。
TFT液晶屏開模 是針對客戶特殊需求的 定制化開發過程,包括需求確認 → 工程設計 → 模具制作 → 打樣驗證 → 量產供貨。它能讓屏幕在尺寸、接口、亮度、溫度適應性等方面完全符合客戶產品需求,但需要承擔 額外的成本和周期。
杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商,與京東方(BOE)、天馬(TIANMA)、龍騰(IVO)、友達(AUO)、群創(Innolux)、京瓷(Kyocera)等多家全球領先液晶面板制造商建立深度合作關系,專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。
