TFT-LCD工業液晶屏的“坐標”怎么看-觸摸液晶屏坐標

TFT液晶屏的“坐標”一般指屏幕坐標系，常用于觸控定位或像素點位置的確定。理解TFT液晶屏的坐標系，是進行圖形編程和人機交互界面（HMI）設計的基礎。與我們日常使用的數學坐標系類似，液晶屏的坐標系也是一個二維平面，但其原點和方向可能與你的直覺有所不同。理解方式可以從以下幾個方面：

一、屏幕坐標系的定義

1.二維坐標系（X,Y）

X軸：水平方向（從左到右）。

Y軸：垂直方向（從上到下）。

原點（0,0）：通常在左上角。

單位：像素。例子：一個800×480的屏幕，坐標范圍為：

X∈[0,799]

Y∈[0,479]

二、原點（Origin）在哪里？

這是最關鍵的一點。在大多數TFT液晶屏驅動板或圖形庫中，坐標系的原點(0,0)通常位于屏幕的左上角。

X軸：從左向右延伸，X坐標值逐漸增大。

Y軸：從上向下延伸，Y坐標值也逐漸增大。

例如，對于一塊分辨率為800x480的液晶屏：

左上角的坐標是(0,0)。

右上角的坐標是(799,0)。

左下角的坐標是(0,479)。

右下角的坐標是(799,479)。

三、為什么是左上角作為原點？

這主要是出于編程和硬件設計的便利性。大多數圖形庫和軟件框架在處理圖像數據時，都是從左上角開始逐行逐列地進行繪制。這種方式與液晶屏的內部驅動方式相匹配，可以簡化編程邏輯，提高數據傳輸效率。

四、如何應用坐標？

理解坐標系后，你就可以輕松地進行以下操作：

繪制圖形：如果你想在屏幕的某個位置繪制一個點、一條線或一個矩形，你只需要指定其在坐標系中的位置。例如，要繪制一個以(100,50)為左上角頂點的矩形，你就可以直接在代碼中使用這個坐標。

觸摸屏定位：如果你的TFT液晶屏帶有觸摸功能，觸摸屏控制器會返回用戶觸摸點的(X,Y)坐標。通過解析這些坐標，你的程序就能知道用戶在屏幕上的確切位置，并執行相應的操作。

五、坐標在不同場景下的應用

1.像素點定位

在圖像繪制中，坐標用于指定像素點的位置。

如drawPixel(100,200)表示在橫坐標100、縱坐標200處繪制點。

2.觸控屏坐標

電容觸控或電阻觸控屏通過IC檢測觸點位置，返回(X,Y)值。

觸控坐標范圍與顯示分辨率需匹配，如800×480屏觸控坐標需映射到800×480的顯示坐標系。

3.GUI編程

在嵌入式系統（如STM32、LinuxFramebuffer）里，坐標系用于按鈕、圖標布局。

六、如何查看或獲取坐標

1.軟件調試

在觸控測試程序中，點擊屏幕→查看串口/調試輸出的(X,Y)坐標值。

2.屏幕驅動IC

TFT驅動芯片（如ILI9341、ST7789）在繪制時需要傳入坐標范圍（列地址/行地址）。

3.操作系統接口

在Linux系統下可通過/dev/input/eventX獲取觸控坐標。

在Android系統中通過Input子系統獲取。

常見TFT液晶屏坐標與觸控坐標映射問題

Q1：為什么點擊的位置和顯示的位置不對齊？

A1：觸控IC返回的坐標和液晶屏顯示坐標未做匹配。常見原因：

分辨率不一致（如觸控輸出1024×600，但屏幕顯示800×480）。

觸控坐標未經過校準，需要做坐標映射或觸控校準程序。

Q2：橫屏/豎屏切換后坐標錯亂怎么辦？

A2：橫豎屏切換時，X/Y軸會對調，甚至需要旋轉/翻轉。解決方法：

橫屏：新X=舊Y，新Y=屏幕寬度–舊X。

豎屏：按驅動IC的MADCTL/MemoryAccessControl設置，保證觸控與顯示方向一致。

Q3：為什么觸控點有偏移或漂移？

A3：

硬件原因：電容屏受電磁干擾、電阻屏受壓力分布影響。

軟件原因：坐標未經過校正，需在出廠或啟動時運行5點/9點觸控校準。

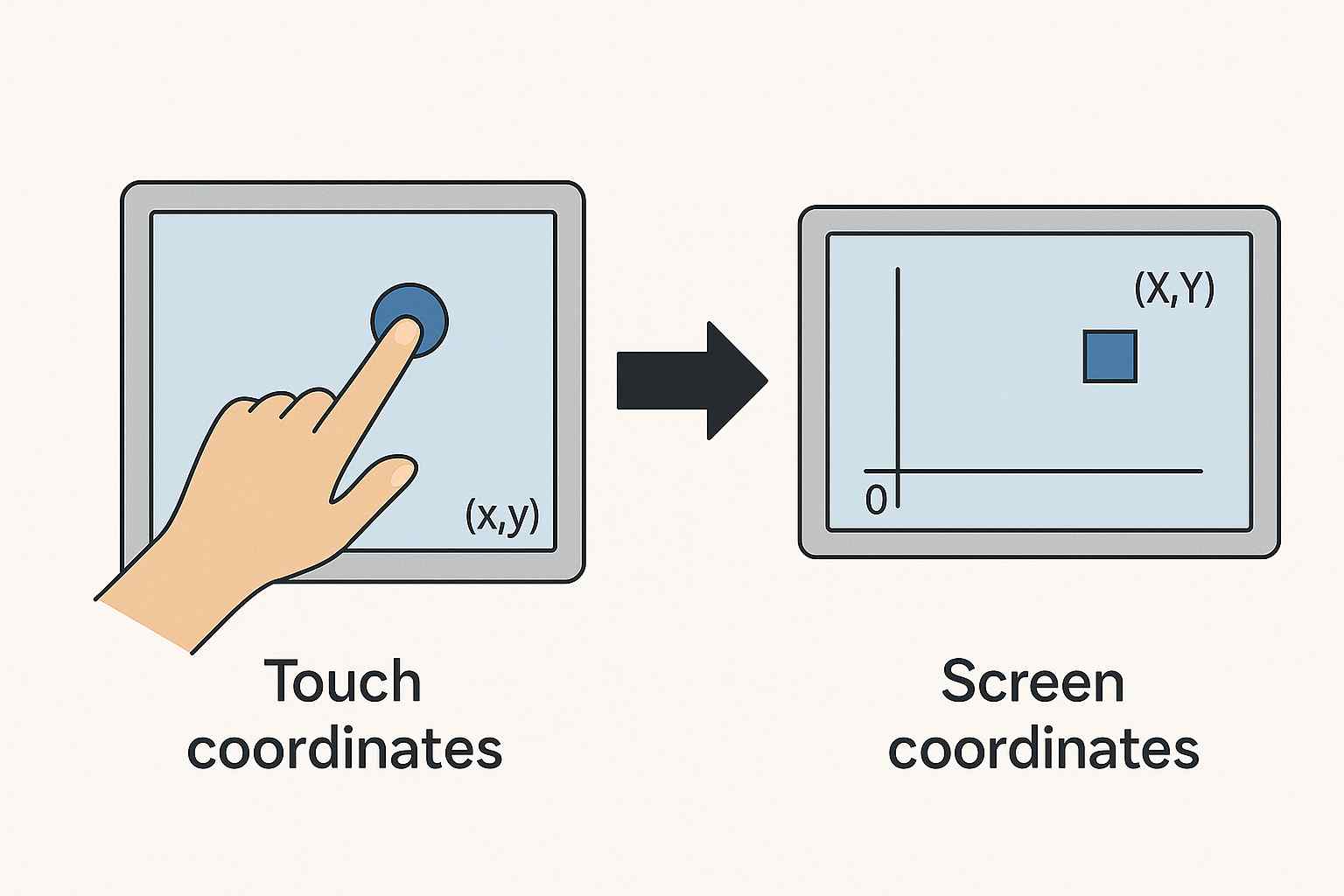

Q4：如何進行觸控坐標與屏幕坐標的映射？

A4：

獲取觸控原始坐標(Xraw,Yraw)。

根據實際分辨率計算：

X=(Xraw–Xmin)×屏幕寬度/(Xmax–Xmin)

Y=(Yraw–Ymin)×屏幕高度/(Ymax–Ymin)

在嵌入式系統中，這個公式通常在觸控驅動層實現。

Q5：能不能讓屏幕支持多點觸控坐標？

A5：可以，但前提是使用電容觸控屏和支持多點的控制IC（如FT5x06系列）。電阻屏只能檢測單點觸控。

Q6：如何快速確認屏幕坐標系？

A6：

1.查看屏幕驅動IC規格書（如ILI9341、ST7789），確認默認原點方向。

2.編寫測試程序，畫十字標，觸控后比對觸控返回值與顯示坐標是否一致。

七、注意事項

坐標方向可能不同：有的驅動默認原點在左上角，有的可通過寄存器設置原點在左下角/右上角。

分辨率影響坐標范圍：分辨率越高，坐標范圍越大。

旋轉/橫豎屏切換：屏幕方向改變時，X/Y坐標需重新映射。

TFT工業液晶屏的坐標體系通常以左上角為原點(0,0)，X向右、Y向下，單位是像素。在編程中，坐標用于繪制圖像、觸控定位和GUI布局。不同分辨率和驅動模式下，坐標范圍和方向需要根據實際設置來確認。掌握這個基本規則，是進行任何顯示開發的基礎。在實際應用中，如果遇到坐標方向不匹配的問題，可能需要在軟件層面進行坐標轉換，以適應不同的硬件或圖形庫。

杭州立煌科技有限公司作為一家專注于工業領域的液晶顯示驅動方案提供商，與京東方（BOE）、天馬（TIANMA）、龍騰（IVO）、友達（AUO）、群創（Innolux）、京瓷（Kyocera）等多家全球領先液晶面板制造商建立深度合作關系，專業供應多品牌、全系列的工業級液晶顯示屏與定制化解決方案。

數據參考來源：

LVGI:參考屏幕坐標與觸控映射的實踐案例

Linux Input 子系統：輸入設備數據接口，常用于觸控坐標讀

維基百科：液晶顯示屏

MIPI協會：TFT液晶屏底層規范
