TFT工業液晶屏怎么工作的?

    TFT（Thin Film Transistor）液晶屏，即薄膜晶體管液晶屏，是目前市場上最主流的液晶顯示技術。它的核心工作原理可以概括為：利用電場控制液晶分子的偏轉，從而改變通過光線的數量，最終形成我們看到的圖像。為了更深入地理解這個過程，我們可以把它分解為幾個關鍵部分：

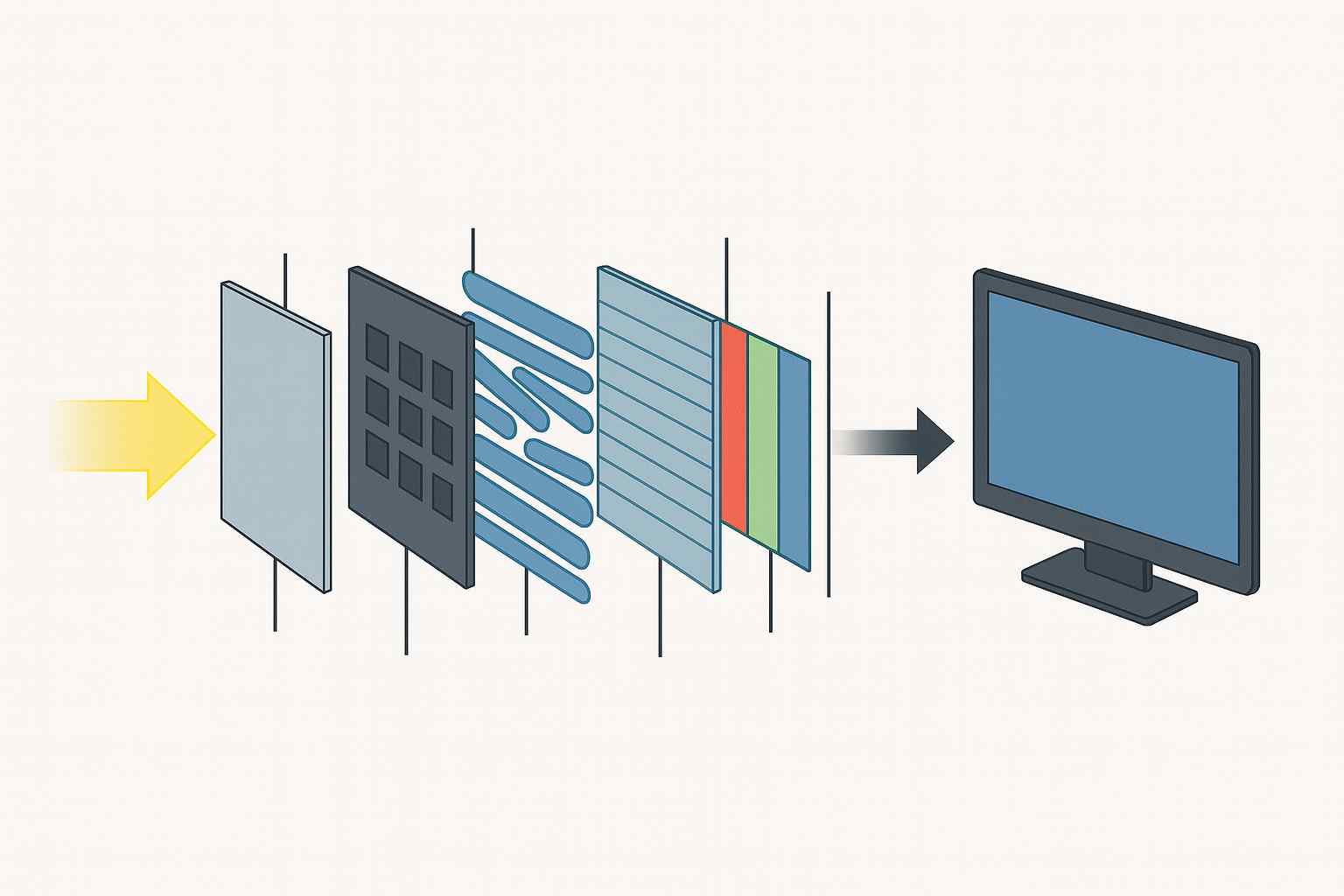

1. 基礎結構

    TFT液晶屏由多層精密結構堆疊而成，其中最重要的部分包括：

    背光源（Backlight）： 位于屏幕最底層，提供光線。

    偏光片（Polarizer）： 在背光源和液晶層之間，以及液晶層和彩色濾光片之間各有一片。它們只允許特定方向的光波通過。

    TFT陣列（TFT Array）： 這是TFT液晶屏的“大腦”。它由無數個獨立的薄膜晶體管組成，每一個晶體管都對應一個像素點。這個陣列負責精確控制每個像素的電壓。

    液晶層（Liquid Crystal Layer）： 夾在兩片玻璃基板之間，內部充滿了液晶分子。這些分子在沒有電場時呈特定排列，但施加電場后會偏轉。

    彩色濾光片（Color Filter）： 位于最外層，將通過的光線過濾成紅（R）、綠（G）、藍（B）三種基本顏色。每個像素點由這三個子像素組成。

2. 工作流程詳解

    整個工作流程就像一個精密的“開關”系統，下面是屏幕顯示圖像時的驅動與流程：

    1.行／列掃描

    TFT 面板的每一個像素由一個薄膜電晶體 (TFT) 控制，電晶體有 Gate（柵極）、Source（源極）、Drain（漏極）等端口。

    驅動電路按行（Gate 行線）逐行“選擇”（對柵極施加電壓使其通導），在這一行被選中時，其行內每個像素的 TFT 被打開，此時通過對應的列線 (Data Bus) 給各個子像素 (RGB) 送信號電壓，控制液晶分子的扭轉／排列狀態。

    2.像素維持

    每個子像素通常連接到一個小電容，使得在行被選之后，即使電晶體關閉，施加的電壓能暫時保持，使液晶分子維持一定扭曲狀態直到下一個刷新周期。

    這就是“主動矩陣 (Active Matrix)”的意義：每個像素都能“主動”維持狀態，不像被動矩陣那樣整個行／列一起工作，響應慢且對比度差。

    3.背光與透光調節

    背光源一旦打開，發出光線；這光線經偏光片 →液晶層 →色濾片 → 外側偏光片等結構調節。

    液晶分子的排列狀態（由驅動電壓控制）決定光線是否被扭轉或者被阻擋，從而控制亮度。色濾片決定通過的顏色子像素。若該子像素電壓使液晶使偏振光偏轉到允許通過色濾／偏光片的方向，就能看到亮色；若偏轉方向阻擋光或偏光片阻止通過，就看不到或變暗。

    4.刷新與掃描周期

    顯示器以一定的頻率（通常 60Hz、75Hz 或更高）執行整屏刷新。每次刷新按行掃描選取并更新每一行像素的電壓。

    TFT 的開關頻率 + 電容維持電壓的能力共同作用，使得視覺上看去畫面穩定無閃爍。

3.光線產生： 背光源發出均勻的白色光。

    1.光線過濾： 這束光線首先通過第一層偏光片。這片偏光片只允許垂直方向（或特定方向）的光線通過。

    2.液晶分子的作用： 當光線進入液晶層時，它會遇到液晶分子。

         2.1沒有電壓時： 液晶分子呈螺旋狀排列。當光線穿過時，其偏振方向會隨著液晶分子的扭曲而旋轉90度，因此光線能順利通過第二片偏光片，這個像素點就顯示為亮色。

        2.2施加電壓時： TFT晶體管會給對應的像素施加精確的電壓。在這個電場作用下，液晶分子會像“聽從指令的士兵”一樣，從螺旋狀變為垂直排列。光線的偏振方向將不再旋轉，因此會被第二片偏光片阻擋，這個像素點就顯示為暗色。

    3.色彩呈現： 光線通過液晶層后，會進入彩色濾光片。每一個像素的紅、綠、藍子像素會根據其電壓高低，讓不同強度的光線通過，最終混合出我們肉眼可見的各種顏色。

    4.圖像形成： 通過TFT陣列對屏幕上成千上萬個像素進行獨立的、精確的電壓控制，每個像素的亮暗和色彩都得到有效控制，最終形成一幅完整的動態或靜態圖像。

4.關鍵參數與實現細節

    下面是一些決定 TFT LCD 顯示質量和性能的關鍵技術／參數：

5.優點與限制

    優點

    高畫質與細節表現：主動矩陣 + 每像素電晶體控制，圖像清晰、色彩好。

    響應速度與刷新快：適合視頻／動態畫面顯示。

    可生產中小到大尺寸，成本隨著技術成熟下降。

    可與觸控、光學貼合、防反射膜等配合使用，適合多種復雜應用場景（比如戶外、高亮、醫療、工業等）。

    限制 /挑戰

    背光一直開，耗電量相比自發光技術（如 OLED）偏高。

    黑色深度和對比度受到背光漏光、偏光片效應等影響，不如 OLED 那樣“完美黑”。

    在極端環境（溫度極高／極低／濕度大／震動強）下，液晶材料與液晶分子響應可能變慢或扭曲，影響顯示效果。

    制造復雜：玻璃基板、薄膜電晶體、色濾片、液晶注入、偏光片貼合等多個工序要求高，對良率要求嚴。

6.TFT技術的優勢和擴展

    TFT技術之所以能主導市場，主要在于它解決了早期無源矩陣（Passive Matrix）液晶屏的串擾和響應速度慢的問題。

    主動尋址（Active Matrix）： TFT技術就是一種主動矩陣尋址技術。每一個像素都有一個獨立的TFT晶體管作為“開關”，它可以在給定的時間內精確地保持電壓，確保像素點亮滅的穩定性，避免了不同像素之間的干擾（串擾）。

    快速響應： 獨立的控制使得每個像素的響應速度大大提升，這對于顯示動態畫面（如視頻和游戲）至關重要，有效減少了拖影現象。

    高對比度和色彩還原： 精準的電壓控制能實現更深的黑色和更亮的白色，帶來更高的對比度。同時，彩色濾光片的優化也使色彩還原更真實。

    盡管OLED技術在某些領域（如高端手機）正日益普及，但TFT-LCD憑借其成熟的產業鏈、高生產效率和相對較低的成本，在電視、電腦顯示器、車載、工控等領域依然占據絕對主導地位。

本文參考資料來源

1、“TFT LCD” — 維基百科條目，結構、類型、界面等基礎解釋。

2、“How does TFT Displays Work” — 描述 TFT 的三層結構與驅動方式。
