LCD工業液晶屏幕的尺寸怎么測量？TFT液晶屏幕尺寸大小測量

文章出處：TFT液晶屏官網人氣：發表時間：2025-09-12

測量 LCD 液晶屏幕的尺寸，最專業和通用的方法是測量其對角線長度。這個長度就是我們常說的“多少英寸”，單位為英寸（inch）。

一、測量步驟

1.準備工具：使用一把精度較高的卷尺或直尺。

2.定位測量起點和終點：找到屏幕的有效顯示區域。這指的是屏幕能顯示圖像的部分，不包括屏幕四周的塑料或金屬邊框。

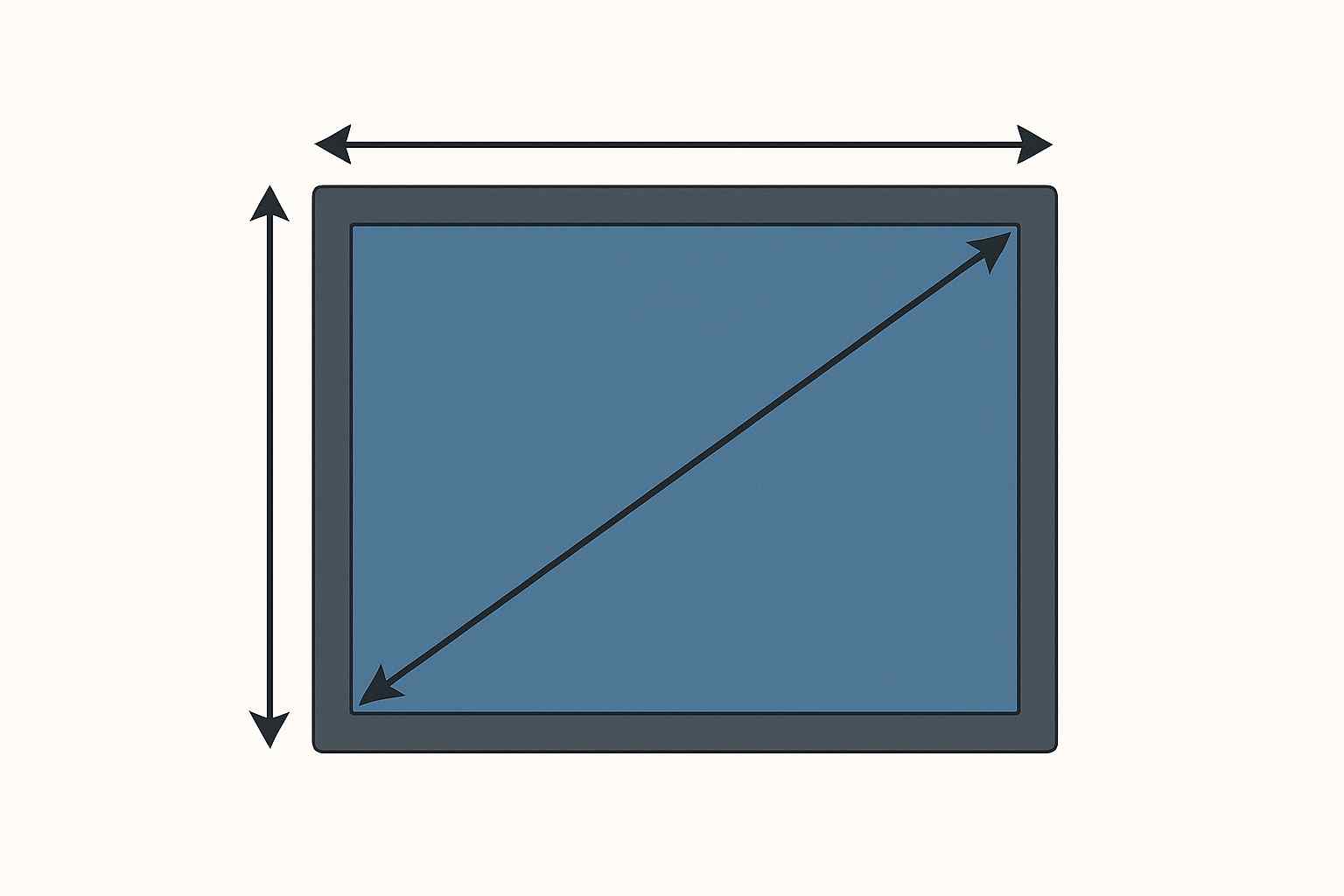

3.對角線測量：從屏幕顯示區域的左下角到右上角（或左上角到右下角），進行直線測量。

注意：如果你的尺子是厘米（cm）或毫米（mm）單位，請精確記錄測量結果。

4.單位換算：測量出來的長度（以毫米或厘米為單位）需要換算成英寸。

換算關系：1英寸=2.54厘米 1英寸=25.4毫米

舉例：任何矩形，它的對角線長度都等于其長邊（長度）和短邊（寬度）平方和的平方根。如果求得對角線長度為 50.8 厘米，那么屏幕尺寸就是：50.8 cm÷2.54 cm/英寸=20 英寸

二、為什么用對角線來測量？

這種測量方法是全球通行的行業標準，主要有以下幾個優點：

避免歧義：只用長或寬無法完整描述屏幕大小，特別是對于不同長寬比（如 4:3、16:9）的屏幕。而對角線長度能給出一個統一的數值，方便比較。

統一標準：這種測量方式從早期的CRT（陰極射線管）顯示器沿用至今，已成為約定俗成的規則。

三、測量時需要注意什么？

1.只測量顯示區域：務必只測量有效顯示區域，不要把屏幕的塑料或金屬外殼部分算進去。這是最常見的測量錯誤。

2.避免測量誤差：使用直尺或卷尺時，確保尺子是筆直的，并且準確對準對角線的兩個端點。

3.分辨率的影響：屏幕尺寸和分辨率是兩個不同的概念。一個 24 英寸的屏幕可能分辨率是 1080P，另一個 24 英寸的屏幕也可能是 4K。尺寸只代表物理大小，而分辨率決定了畫面清晰度。

四、專業的參數數據來源

如果你需要更精確、更專業的屏幕尺寸和參數數據，最好的來源是屏幕制造商提供的規格書。

如何獲取：

1.聯系供應商：如果你是通過供應商或代理商采購屏幕，直接向他們索要產品的規格書。

2.官方網站：訪問屏幕制造商的官方網站（如友達光電AUO、京東方BOE、群創 Innolux 等），在其產品頁面通常可以下載詳細的規格文檔，或者TFT液晶屏代理商立煌科技官網聯系客服查閱。

3.產品型號：在尋找產品規格書時，記錄完整的產品型號。這個型號通常標注在屏幕背面的標簽上，它是唯一識別這款屏幕的“身份證”。

五、除了對角線測量外還有那些測量方法？

“屏幕尺寸”通常指“顯示區域的對角線長度”，單位英寸 (“inch”)，屏幕廠商通常就是這樣標注的。以下是幾種常用方法：

方法	操作步驟	優點	限制 /誤差可能來源
對角線測量法	使用軟尺或直尺，從顯示區域一角（左上或左下）到對角角（右下或右上）測量顯示畫面可見區域的邊緣，不包括邊框（bezel）。記錄長度 L（厘米或英寸），如果是厘米單位可除以 2.54 得到英寸	簡單直接，能夠快速判斷屏幕型號／尺寸；普遍被接受的標準方法。	測量位置不準確（測到了邊框、或偏離角落）、工具刻度誤差、顯示區邊緣視覺邊界不清可能導致誤差。
根據比例 +對角線公式測算長寬	已知屏幕的對角線尺寸 +長寬比（如16:9, 4:3等），可以用勾股定理計算屏幕的寬度和高度：設對角線 D，長寬比為 W_ratio: H_ratio，則寬度 W = D * (W_ratio / sqrt(W_ratio² + H_ratio²)), 高度 H = D * (H_ratio / sqrt(W_ratio² + H_ratio²))。	能估算屏幕長寬、面積；在設計外殼或嵌入式設備時有用。	必須知道準確的長寬比；對角線測量不準確會放大誤差。
查型號／標簽或廠家規格	讀取屏幕背板／產品標簽上的型號／規格說明書上的尺寸；或從廠家網站 /產品 datasheet 中查 “diagonal size”	最準確（如果資料可信）；省去物理測量麻煩。	有些廠商或商家標注尺寸不標準（可能測的是包括邊框外殼的外部尺寸）；甚至可能有誤標或夸大

六、注意事項

1、不要測外框邊緣外殼：邊框也會增加尺寸，如果將外殼外緣包括在內，會使尺寸變大，不符合標準“顯示區對角線”的尺寸定義。正規尺寸標注一般是“可視區的對角線”。

2、不要測厚度：屏幕厚度與“尺寸”指的長度／寬度無關，應忽略。

3、工具精度及對齊問題：測量時要保持尺子對角線完全貼合顯示面板表面，不要傾斜或斜掛；使用的測量工具刻度要準確。

4、 長寬比混淆：有些屏幕分辨率和長寬比不標準，有可能不是 16:9、4:3 等常見比例。用錯誤的比例計算長寬會出錯。

5、單位轉換錯誤：英寸與厘米／毫米之間換算要準確（1 英寸 = 2.54 厘米）。

6、顯示區域邊緣不明顯：有些液晶屏邊緣有黑邊或遮光層，顯示實際可視邊緣可能稍微凹進，這需要辨別哪個是畫面邊界。

7、材質反光／保護膜影響可見邊緣判斷：有保護膜、玻璃邊緣反射等可能誤導你認為邊框或保護玻璃邊界是畫面邊界，要看畫面實際發光區域或液晶畫面開始的地方。

8、除了尺寸，還會包含一系列重要的專業參數，例如：

分辨率（Resolution）：例如 1920x1080。

亮度（Brightness）：以尼特（nit）為單位。

對比度（Contrast Ratio）：例如 1000:1。

可視角度（Viewing Angle）：例如 178°/178°。

接口類型：例如 LVDS、MIPI 等。

工作溫度范圍：例如 -20°C ~ +70°C。

這些專業參數對于選擇和應用屏幕至關重要，手動測量無法獲得這些信息。
